Guľové kĺby a puzdrá sú dva z najkritickejších komponentov opotrebenia v systéme zavesenia a riadenia vozidla. Guľové kĺby sú guľové otočné body, ktaleboé spájajú náboj kolesa s ovládacími ramenami zavesenia, čo umožňuje rotačný aj uhlový pohyb. Puzdrá sú valcové gumové alebo polyuretánové návleky, ktoré tlmia a izolujú kontakt kov na kov v bodoch otáčania zavesenia. Obidve potrebujú výmenu, keď vykazujú merateľnú hru, praskanie alebo hluk – zvyčajne každé 70 000 až 150 000 míľ v závislosti od jazdných podmienok, kvality materiálu a frekvencie údržby. Ignorovanie opotrebovaného guľové kĺby a puzdrá je jednou z hlavných príčin predčasného opotrebovania pneumatík, zlyhania geometrie a straty kontroly nad riadením.

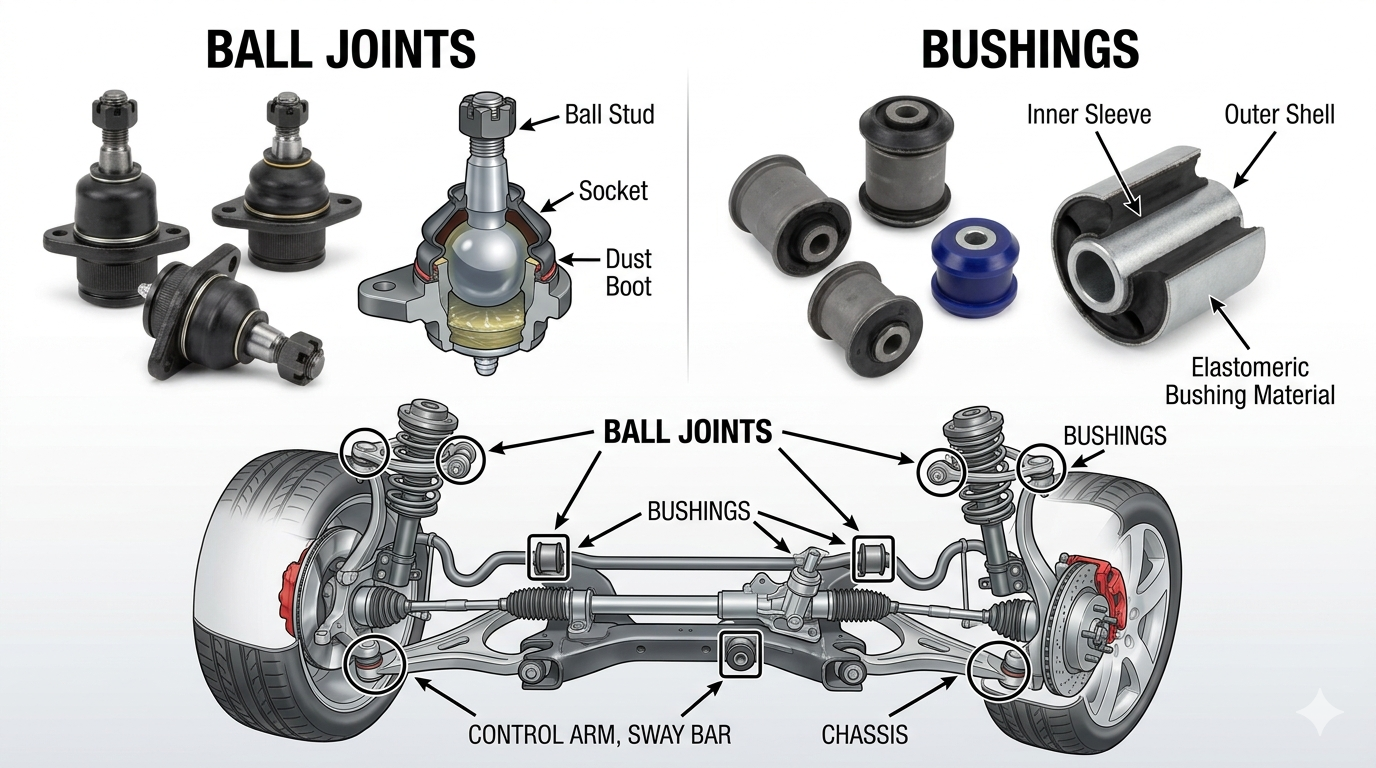

Čo sú guľové kĺby? Funkcia, dizajn a umiestnenie

Guľový kĺb je flexibilný čap pozostávajúci z guľového čapu z tvrdenej ocele usadeného vo vnútri namazaného puzdra objímky, ktorý je navrhnutý tak, aby prenášal zaťaženie a súčasne umožňoval pohyb vo viacerých osiach. Predstavte si to ako ľudský bedrový kĺb – musí uniesť značnú váhu a zároveň sa voľne otáčať vo viacerých smeroch bez toho, aby sa viazal alebo strácal presnosť polohy.

V typickom systéme zavesenia predných kolies má každé predné koleso aspoň jeden guľový kĺb — zvyčajne horný aj dolný guľový kĺb v systémoch s dvojitými ramenami alebo jeden dolný guľový kĺb v systémoch vzpery MacPherson. Zadné zavesenie na nezávislých viacprvkových konštrukciách môže mať dva až štyri guľové kĺby na koleso .

Guľové kĺby plnia dve odlišné úlohy v závislosti od ich polohy:

• Niesné guľové kĺby niesť hmotnosť vozidla. V konfiguráciách vzpery MacPherson spodný guľový kĺb nesie celé zaťaženie zavesenia a opotrebováva sa rýchlejšie ako kĺby v systémoch s dvojitými priečnymi ramenami, kde je zaťaženie rozdelené medzi dva kĺby.
• Guľové kĺby unášača vodiaci pohyb, ale nesú minimálne vertikálne zaťaženie. Tieto zvyčajne vydržia dlhšie, ale stále vyžadujú kontrolu, pretože ich porucha ovplyvňuje geometriu riadenia.

Moderné utesnené guľové čapy sú predmazané a bezúdržbové. Avšak staršie alebo výkonovo orientované konštrukcie zahŕňajú mazacie armatúry (Zerkove armatúry), ktoré by mali byť premazané každý 15 000 až 30 000 míľ na predĺženie životnosti.

Čo sú to puzdrá? Funkcia, materiály a typy

Puzdro je valcová vložka - zvyčajne vyrobená z gumy, polyuretánu alebo vo výkonných aplikáciách z kovu guľového ložiska - vtlačená do komponentu zavesenia alebo riadenia, aby absorbovala nárazy, znížila hluk a zachovala geometriu čapu. Všade tam, kde sa musia dve kovové časti závesu otáčať alebo ohýbať proti sebe, je medzi nimi umiestnená objímka, aby sa zabránilo kontaktu kovu s kovom.

Puzdrá sa nachádzajú v celom systéme zavesenia kolies a riadenia, vrátane:

• Puzdrá ovládacieho ramena — vo vnútorných bodoch otáčania horných a dolných ovládacích ramien
• Puzdrá výkyvnej tyče (stabilizačná tyč) a puzdrá koncových článkov — upevnenie ochranného rámu proti prevráteniu k pomocnému rámu a spojkám
• Puzdrá vzpery — na zadnom čape ťažných/kompresných tyčí
• Puzdrá vlečných ramien — v zadných viacprvkových a návesových závesoch
• Puzdrá pomocného rámu — izolácia celého pomocného rámu od podvozku
• Puzdrá hrebeňa riadenia — montáž hrebeňa riadenia na pomocný rám

Gumové vs. polyuretánové puzdrá: čo je lepšie?

Gumové puzdrá sú štandardom OEM, pretože najúčinnejšie absorbujú vibrácie a hluk z vozovky , ponúkajúci vyhovujúcu jazdu za cenu mierne vágneho ovládania na limite. Polyuretánové puzdrá sú tvrdšie, rozmerovo stabilnejšie a odolnejšie voči oleju, ozónu a extrémnym teplotám – poskytujú ostrejšiu odozvu riadenia a dlhšiu životnosť (často 2–3× dlhšie ako guma ) za cenu zvýšeného prenosu NVH (Noise, Vibration, Harshness) do kabíny.

Guľové kĺby vs. puzdrá: Rozdiely v jadre na prvý pohľad

Popis: Priame porovnanie guľových čapov a puzdier v rámci ôsmich kľúčových atribútov vrátane funkcie, materiálov, symptómov porúch, životnosti a nákladov na výmenu.

Varovné príznaky opotrebovaných guľových čapov a puzdier

Najskorším varovným signálom zlyhania guľových čapov a puzdier je abnormálny hluk – konkrétne škrípanie, škrípanie alebo klopanie z predného zavesenia kolies pri prejazde nerovností alebo pri zatáčaní pri nízkej rýchlosti. Včasné rozpoznanie rozdielu medzi poruchou guľového kĺbu a poruchou puzdra predchádza bezpečnostným rizikám a kaskádovému poškodeniu pneumatík, nastavenia a komponentov riadenia.

Známky opotrebovaných guľových kĺbov

• Ťukanie alebo dunenie od predného zavesenia pri náraze do výmoľov, rýchlostných nerovností alebo nerovných povrchov vozovky – najspoľahlivejší skorý indikátor
• Blúdenie alebo nejasné riadenie — vozidlo sa nenápadne pohybuje bez zásahu riadenia, čo si vyžaduje neustále drobné korekcie
• Vibrácie volantu pri diaľničných rýchlostiach, najmä medzi 50–70 mph, spôsobených uvoľnenou geometriou kolies
• Nerovnomerné alebo opotrebenie pneumatík - zvyčajne na vnútornom alebo vonkajšom okraji predných pneumatík, čo naznačuje, že uhol odklonu kolesa sa dynamicky mení, keď sa kĺb nadmerne pohybuje
• Chyba vizuálnej kontroly: viac ako 0,5 mm axiálnej vôle or 1,5 mm radiálna vôľa merané číselníkom indikuje opotrebovaný guľový kĺb vyžadujúci okamžitú výmenu

Známky opotrebovaných puzdier

• Vŕzganie alebo vŕzganie od otočných bodov zavesenia pri pomalých parkovacích manévroch alebo pri presune hmotnosti cez nerovnosti – vysychanie gumy je najčastejšou príčinou
• Klopanie alebo štrnganie - zvyčajne menej ostré ako klepanie guľového kĺbu; skôr duté buchnutie, keď sa kov dotýka kovu cez poškodené puzdro
• Znížená ostrosť riadenia — vozidlo pôsobí „vznášajúcim sa“ alebo nepresne pri zmenách smeru, pretože geometria nápravy sa pri zaťažení posúva
• Viditeľné praskanie alebo roztrhnutie materiálu gumového puzdra, viditeľného na vnútorných bodoch otáčania ramena nápravy počas vizuálnej kontroly podvozku
• Ponor brzdy alebo nadmerné nakláňanie tela — opotrebované puzdrá výkyvnej tyče a koncové články umožňujú väčšie nakláňanie karosérie, než na aké bol navrhnutý stabilizátor

Ako kontrolovať guľové kĺby a puzdrá: Sprievodca krok za krokom

Správna kontrola guľového kĺbu a puzdra vyžaduje, aby bolo vozidlo bezpečne zdvihnuté, aby zavesenie voľne viselo — túto kontrolu nikdy nevykonávajte s vozidlom na kolesách, pretože náklad maskuje vôľu kĺbov.

Kontrola guľového kĺbu

1. Zdvihnite a podoprite vozidlo na zdviháku pod rámom (nie ramená), takže odpruženie úplne klesne.
2. Uchopte hornú a spodnú časť pneumatiky (polohy 12 hodín a 6 hodín) a pevne ním zakývajte dovnútra a von. Akýkoľvek citeľný pohyb naznačuje opotrebovanie guľového kĺbu – pre nosné kĺby, Vôľa 0 mm je prijateľná hranica na väčšine špecifikácií OEM.
3. Uchopte pneumatiku v polohe 9 a 3 hodiny a rozkývajte ho bočne. Vôľa zo strany na stranu v tejto polohe poukazuje skôr na opotrebovanie ložísk kolesa než na guľové kĺby.
4. Použite číselník pre presné meranie: pripojte k ovládaciemu ramenu a umiestnite sondu proti čapu guľového kĺbu. Akékoľvek čítanie vyššie 0,5 mm axiálne alebo 1,5 mm radiálne zvyčajne vyžaduje výmenu.
5. Skontrolujte prachovú manžetu vizuálne — roztrhnutá alebo chýbajúca topánka umožňuje znečistenie a rýchlo urýchľuje vnútorné opotrebovanie. Samotná roztrhnutá topánka je podľa väčšiny profesionálnych kontrolných noriem dôvodom na výmenu.

Kontrola puzdier

1. So zdvihnutým vozidlom , použite jasnú baterku a zrkadlo na vizuálnu kontrolu všetkých dostupných ovládacích ramien, výkyvnej tyče a puzdier vlečeného ramena, či nie sú prasknuté, roztrhnuté alebo vytlačené (guma vytláčaná z krytu).
2. Použite páčidlo jemne aplikujte na ovládacie rameno v blízkosti každého miesta puzdra. Pohyb väčší ako 3-4 mm v akomkoľvek smere indikuje poruchu puzdra.
3. Skontrolujte kontamináciu oleja — zaolejovaná, napuchnutá alebo zmenená farba gumy naznačuje, že puzdro absorbovalo ropné produkty (bežné v blízkosti motora alebo prevodovky), čím sa výrazne zrýchľuje poškodenie.

Gumové vs. polyuretánové puzdrá: Podrobné porovnanie

Popis: Porovnanie OEM gumových puzdier s polyuretánovými puzdrami v rámci deviatich kritérií výkonu, odolnosti a použitia, ktoré vám pomôžu vybrať ten správny materiál puzdier pre vaše vozidlo.

Výmena guľového kĺbu a puzdra: náklady, práca a čo očakávať

Spoločná výmena guľových čapov a puzdier počas jedinej servisnej návštevy zavesenia šetrí značné náklady na pracovnú silu , pretože oba komponenty vyžadujú demontáž kolesa, demontáž odpruženia a vyrovnanie po oprave – práca, ktorá sa takmer úplne prekrýva.

Typické náklady na výmenu

• Výmena guľového kĺbu (jeden roh): 150 – 350 USD diely a práca pre väčšinu osobných automobilov. Nákladné vozidlá a SUV so zalisovanými guľovými kĺbmi na ťažkých ramenách nápravy siahajú od 300 – 600 USD za roh .
• Výmena puzdra ovládacieho ramena: 80 – 200 USD za ovládacie rameno, ak sa puzdrá vymieňajú samostatne. Vylisovanie a zalisovanie nových puzdier si vyžaduje hydraulický lis – väčšina obchodov vymieňa celú zostavu ramena nápravy, keď sa cena výmeny puzdra blíži k cene zmontovaného ramena, ktorá je bežná u mnohých moderných vozidiel.
• Kompletná výmena riadiaceho ramena (puzdrá guľového kĺbu ramena ako zostava): 200 – 500 USD za roh pre väčšinu vozidiel – často najhospodárnejšia cesta, keď sú súčasne opotrebované guľové čapy aj puzdrá.
• Zarovnanie štyroch kolies po práci na zavesení: pridať 80 – 150 USD — povinné po každej výmene guľového kĺbu alebo puzdra ramena nápravy.

Mali by ste vymeniť guľové kĺby a puzdrá v pároch?

Áno – výmena oboch strán súčasne je štandardným profesionálnym odporúčaním keď počet najazdených kilometrov presiahne 80 000 míľ alebo keď je vozidlo staršie ako 8 rokov. Komponenty sa opotrebovávajú podobným tempom v dôsledku zodpovedajúceho počtu najazdených kilometrov a vystavenia životnému prostrediu. Nahradením iba zlyhanej strany je pravdepodobné, že opačná strana zlyhá do 12 až 18 mesiacov, čo si vyžaduje opakovanie rovnakých nákladov na prácu.

Faktory, ktoré urýchľujú opotrebovanie guľového kĺbu a puzdra

Jazdné podmienky a zaťaženie vozidla majú väčší vplyv na životnosť guľového kĺbu a puzdra ako samotný počet najazdených kilometrov — Vozidlo najazdené 50 000 míľ po nerovných vidieckych cestách môže mať horšie opotrebovanie odpruženia ako vozidlo so 100 000 míľami po diaľnici.

• Nerovné alebo nespevnené cesty: Nárazy v diere spôsobujú nárazové zaťaženie 3–5× väčšie ako bežné cestné zaťaženie na guľové kĺby. Jediný silný náraz do výmole môže zdeformovať guľovú objímku alebo prasknúť poškodené gumové puzdro.
• Veľké užitočné zaťaženie alebo ťahanie: Zaťaženie vozidla nad jeho menovité GVWR úmerne zvyšuje zaťaženie guľového kĺbu. Ťahanie pri maximálnej menovitej kapacite nepretržite znižuje životnosť guľového kĺbu odhadom 20 – 35 % v porovnaní s používaním bez zaťaženia.
• Zdvihnuté zavesenia: Súpravy na zdvíhanie odpruženia zväčšujú prevádzkové uhly nápravy CV a guľového kĺbu nad rámec ich konštrukčného rozsahu, čím sa výrazne zrýchľuje opotrebovanie – často sa znižuje životnosť guľového kĺbu na 30 000 – 50 000 míľ v ťažko zdvíhaných nákladných autách.
• Zanedbané zarovnanie: Nesprávne zarovnanie spôsobuje nerovnomerné bočné zaťaženie guľových kĺbov a abnormálne ohybové namáhanie puzdier. Vozidlo s práve 0,5° nadmerného odklonu môže urýchliť opotrebovanie vnútorného guľového kĺbu až o 40 %.
• Roztrhané prachové čižmy: Akonáhle je ochranná návlečka na guľovom kĺbe alebo puzdre roztrhnutá, nečistoty, piesok a voda okamžite začnú prenikať. Znečistené mazivo v puzdre guľového kĺbu obrusuje vložku puzdra, čím sa skracuje zostávajúca životnosť z rokov na mesiacov .
• Soľné a korózne prostredie: Cestná soľ v zimnom podnebí preniká medzi telesá guľového kĺbu a ovládacie ramená, zadiera komponenty a urýchľuje vonkajšiu koróziu, ktorá nakoniec ohrozuje samotné puzdro kĺbu.

Dôsledok ignorovania zlyhaných guľových kĺbov: perspektíva bezpečnosti

Úplne zlyhaný guľový kĺb – taký, kde sa čap oddeľuje od objímky – spôsobuje okamžitú a úplnú stratu kontroly nad volantom a volantom , ktorý Národný úrad pre bezpečnosť cestnej premávky (NHTSA) klasifikuje ako katastrofálne zlyhanie bezpečnosti. Keď sa spodný guľový kĺb oddelí, koleso sa zrúti dovnútra (negatívna porucha odklonu), vreteno klesne a vozidlo nemá v tomto rohu žiadne riadiace ani brzdiace právomoci.

Ukazujú to údaje NHTSA poruchy komponentov zavesenia – vrátane guľových kĺbov — predstavujú približne Ročne havaruje 5000 motorových vozidiel v Spojených štátoch. Na rozdiel od zlyhania puzdra, ktoré znižuje výkon postupne, zlyhanie guľového kĺbu môže byť náhle a bez ďalšieho varovania po počiatočnom štádiu šklbania.

Praktické bezpečnostné pravidlo: akákoľvek merateľná vôľa v nosnom guľovom kĺbe je dôvodom na okamžitú výmenu . Pre opotrebované nosné guľové kĺby neexistuje žiadny prijateľný prah „monitorovať a riadiť“.

Často kladené otázky o guľových kĺboch a puzdrách

Záver: Uprednostňovanie zdravia guľového kĺbu a puzdra je nemenné

Guľové kĺby a puzdrá work as a system — keď sa jeden z nich degraduje, druhý je nútený kompenzovať, čím sa zrýchľuje opotrebovanie celého zavesenia. Zaobchádzanie s nimi ako so samostatnými, nezávislými problémami vedie k neúplným opravám, opakovaným nastaveniam a neustálemu opotrebovaniu pneumatík.

Praktické riešenie: skontrolujte guľové kĺby a puzdrá pri každom otočení pneumatiky (každých 5 000 – 7 500 míľ), vymeňte opotrebované komponenty v pároch náprav, vždy dodržujte prácu na zavesení kolies s nastavením geometrie štyroch kolies a vyberte si kvalitu komponentov, ktorá zodpovedá prípadu použitia vášho vozidla – OEM guma pre každodenných vodičov orientovaných na pohodlie, polyuretán pre výkonné alebo náročné aplikácie.

Kompletné obnovenie predného zavesenia kolies – vrátane oboch guľové kĺby a puzdrá — zvyčajne stojí 600 – 1 200 USD pre väčšinu osobných vozidiel a predstavuje jednu z najvplyvnejších investícií do údržby dostupných na obnovenie bezpečnosti a jazdnej dynamiky na akomkoľvek vozidle nad 80 000 míľ.
